变压器套管测试***案例
IDAX300＆VAX020
高压套管
高压套管是指供一个或几个导体穿过诸如墙壁或箱体等隔断，起绝缘和支撑作用的器件，是电力系统中的重要设备。高压套管在制造、运输和检修过程中，有可能因各种原因而残留有潜伏性缺陷；在长期运行过程中，受到电场和导体发热的作用、机械类损伤与化学腐蚀以及大气条件的影响也会逐渐产生缺陷。因此必须加强套管的试验检查。

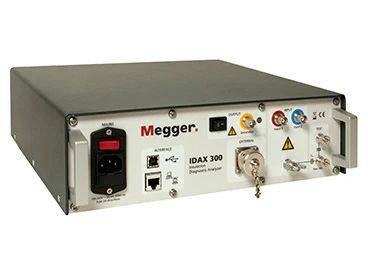

IDAX300绝缘诊断分析仪
IDAX300能够提供变压器、套管和电缆的准确的绝缘状态信息。仪器的测量参数是变压器绕组间绝缘在各个频率下的电容和介损值，并绘制结果曲线。通过将曲线与数据库中的模型曲线比较便可估算出水分含量。
VAX020高压放大器介绍
VAX020高压放大器能够将IDAX的测试电压从200V（峰值）扩展到2kV（峰值）。进一步加强了IDAX对干扰的抑制能力，在严峻的高压变电站也可以进行***测量，得到所有变压器或套管的正确值。通过测量介电响应，仪器还能给出更多高压绝缘的状态信息。这项技术同样能够评估油纸系统中的水含量状况。

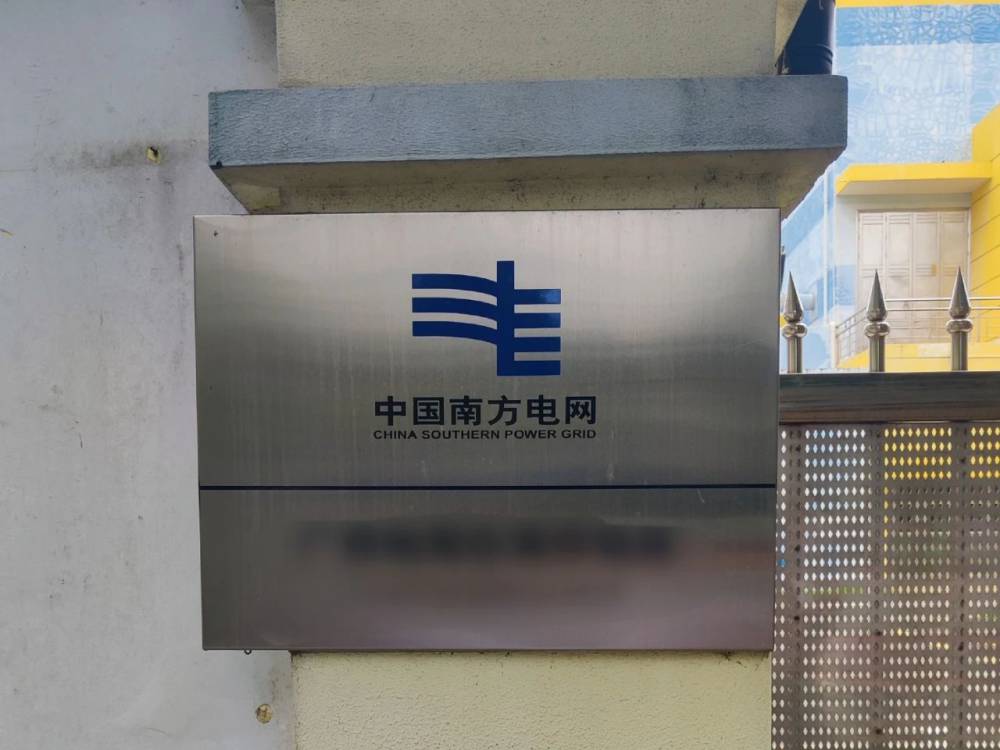

2023年8月29日，南方电网某变电站2号主变，套管FDS试验。
测试高压侧套管A相、B相、C相及中性点四根套管，ITC1测试结果显示绿色，四根套管的绝缘性能均为新，从介损来看并无异常。
A相
B相
C相
中性点
测试结论：
★介损测试结果曲线与模型曲线十分平滑且基本一致。
★在1mHz时介损值超过10%，怀疑绝缘受潮，分析过后可能原因是测试时下雨导致介损值增大。（根据南方电网发布的《油纸电容型套管频域介电谱测试导则（试行）》中说明，1mHz至10mHz频率不断取三个测试点，且设置注意值为10%，超过10%则怀疑绝缘受潮）
A相
B相
C相
中性点
★电容低频部份与正常相比略微异常。
?南方电网某变电站套管测试 ?
2023年9月3日，南方电网某变电站1号主变，套管FDS试验。测试高压侧套管A相、B相、C相及中性点四根套管，ITC1测试结果显示绿色，四根套管的绝缘性能均为新，从介损来看并无异常。
A相
B相
C相
中性点
测试结论：
★介损测试结果曲线与模型曲线十分平滑且基本一致。
★在1mHz时介损值未超过10%，套管为正常。
A相
B相
C相
中性点
★电容相间并无明显变化差距，套管绝缘良好。
