| 是否进口：否 | 加工定制：否 | 品牌：美国Vanguard/美国doble |
| 型号：CT-7000 S3 | 测量范围：- | 尺寸：-mm |
| 电池种类：- | 测量精度：- | 电源电压：-V |
| 用途：- | 规格：- |

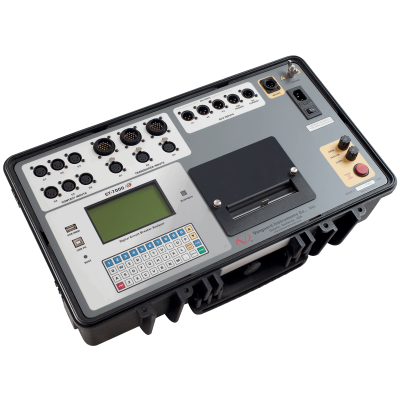

CT-7000 S3数字断路器分析仪简介：
?CT-7000 S3是先锋的第四代超高压断路器分析仪。
?CT-7000 S3具有3个（零件编号9021-UC）或6个接点定时通道（零件编号9100-UC）。
?CT-7000 S3可通过测量主触点和电阻器接触时间来充分分析断路器的性能。
?速度，超程，反弹和接触。接触和运动分析都可以在所有断路器操作（开，关，开 - 关，关 - 开，开 -关 - 开）上执行。 CT-7000 S3的时间窗口可在1秒，10秒和20秒之间选择。
CT-7000 S3数字断路器分析仪特点：
接触时间输入
?CT-7000 S3的干触点定时通道（最多6个通道）用于定时断路器主触点。每个主触点定时通道能够检测主触点和插入电阻的接触时间。 定时结果以毫秒和周期显示。
断路器行程和速度
?CT-7000 S3上有三个专用的数字行程传感器通道，用于测量电路断路器触点行程，速度，超行程和反弹。使用Vanguard数字行程传感器时，不需要进行校准和设置。断路器触点速度根据触点在一段时间内的行程计算得出。计算速度的特殊公式也适用于CT-7000 S3。一个特殊的功能也可用于“慢关闭”测试断路器并获得测试结果报告。
电阻器类型
?传感器输入
CT-7000 S3提供3个电阻式传感器输入通道。 这些输入通道用于连接任何电阻式传感器，以监测断路器的运动。 传感器电阻范围从200欧姆到10K欧姆。
?电压监测通道
CT-7000 S3具有三个电压监视输入通道（V1，V2和V3）。V1电压通道专用于监视分站DC供电或线圈电压（0-255 V，DC或峰值AC）。标称和最小直流电源电压水平被记录和打印在表格报告中。显示直流电源的模拟波形绘制在图形报告上。两个数字电压输入通道V2和V3专用于监视电压开/关状态是否存在断路器辅助开关。 显示V2和V3活动的数字波形绘制在图形报告上。 V2和V3活动的三个定时事件被记录并打印在列表报告中。
开/关线圈电流
?监控
一个内置的霍尔效应传感器记录开/关线圈的电流幅度和波形。断路器的线圈电流波形，实际上是线圈性能“指纹”或“电流曲线”，可以用作分析断路器性能的诊断工具。
断路器启动功能
?内置的固态启动装置用于操作CT-7000 S3的断路器。操作模式包括OPEN，CLOSE，OPEN-
CLOSE，CLOSE-OPEN和OPEN-CLOSE-OPEN。 可通过使用可编程的延迟时间（以毫秒为单位）或通过检测特定的断路器触点状态来启动多种操作，如开 -关，关 - 开，开 - 关 - 开。 记录断路器线圈的电流幅度和波形，并可以打印在热敏打印机上。
计算机接口
?CT-7000 S3可以通过USB或可选的蓝牙接口进行电脑控制。基于Windows的断路器分析软件随每个单元提供。使用这个软件，断路器可以在PC上定时。可以从CT-7000 S3中检索测试记录，然后将其存储在PC上，以供将来分析和重新生成。电路断路器测试计划也可以在PC上
创建并传送到CT-7000 S3。另外，测试记录可以自动导出为Excel，PDF和XML格式。
内置热敏打印机
?CT-7000 S3内置的4K“宽幅热敏打印机可以以表格和图形格式打印断路器触点分析结果。
用户界面
?CT-7000 S3具有背光图形LCD屏幕（240x 128像素），可在阳光直射和低照度下观看。 一个坚固的44键“QWERTY”式薄膜键盘用于控制单元和输入信息。
诊断功能
?CT-7000 S3可以对其内部电子装置进行诊断。可以执行诊断来验证连线电缆连接并测试行程传感器的电子元件。
内部测试记录和测试
?计划存储
CT-7000 S3使用闪存在内部存储多达200条测试记录。测试记录可以在设备内置的4.5“宽热敏打印机上调用和打印，测试记录也可以通过USB端口或蓝牙（可选）传输到USB闪存驱动器，或者通过附带的Windows 基于软件。
在CT-7000 S3的闪存中最多可以存储100个断路器测试计划。测试计划由所有断路器性能规格（接触时间，冲程，速度等）组成。当测试计划与定时测试一起使用时，通过将实际性能与存储的测试计划中的规格进行比较来生成合格/不合格报告。测试计划可以从USB闪存驱动器传输到CT-7000 S3，也可以通过USB端口或蓝牙（可选）从PC传输到CT-7000 S3。
CT-7000 S3数字断路器分析仪可选功能：
“ 在线” 定时模式
?除传统的离线定时模式外，CT-7000 S3还提供可选的三相“在线”定时模式。 在这种模式下，CT-7000 S3捕捉断路器的跳闸或闭合时间，跳闸/闭合线圈电流“指纹”以及断路器仍在使用中的电源电压。 跳闸/关闭时间导出从脱扣时间或闭合线圈开始到由AC钳位电流传感探针检测到的断路器的套管电流断路器。 跳闸/关闭电流波形也可以通过一个外部钳位直流电流探头捕获。
?“在线”定时模式可以在很少或没有停机时间的情况下检测断路器的运行情况。在此模式下，断路器的***跳闸操作时间被捕获。如果断路器在长时间的使用中并且处于关闭位置，断路器的***跳闸时间可能由于粘性机制而变慢。“在线”模式在这种情况下非常有用，因为传统的断路器定时可能不会检测到这种情况，因为在***次定时测试之前可能发生过几次操作。
双地面测试模式
?通过可选的双重接地测试模式，CT-7000 S3可以测量套管两侧接地的CB接触时间。钳式探头连接到CB安全接地带的一侧，交流信号连接到该带上。探头上的传感器将检测到CB触头断开或闭合时感应的交流信号的变化。
蓝牙接口
?可选的蓝牙接口可用于无线连接CT-7000 S3与PC。
CT-7000 S3连接
