| 是否进口：否 | 加工定制：否 | 品牌：意大利TECHiMP |
| 型号：EDS MKIII | 安全等级：IP 65 | 温度：– 40°C 到 + 85°C |
| 断路器传感器位置：CB控制箱 | 断路器温度：-25℃到65℃ | 断路器RH：10÷90% |

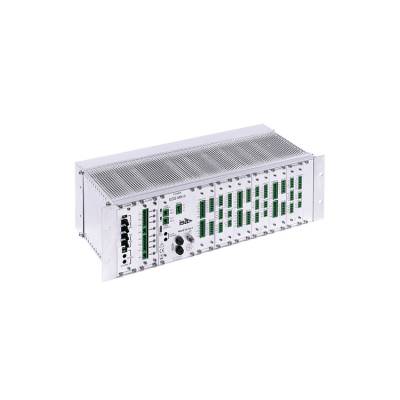

意大利TECHiMP EDS MKIII变电站综合监测系统由爱仪器仪表网代理，该产品是一种整体状况监测系统，旨在监测主要变电站资产：电流互感器、电压互感器、电力变压器、断路器、避雷器和 GIS 开关设备，它将所有相关变电站资产的所有实时状况集成在一个系统中。现在热卖中，如需购买，可通过的客服热线联系我们！
EDS MKIII变电站综合监测系统简介：
EDS 根据每个配电、输电或发电应用的要求，在一个解决方案中提供对多种资产的监控：断路器（AIS 或 GIS）、电流互感器、电压互感器、电力变压器（套管、分接开关、油箱、冷却系统、DGA、警报等）、浪涌保护器、电池和其他辅助资产等。
EDS MKIII变电站综合监测系统特点：
EDS 安装简便，配置完成后即可连续运行。EDS 装置设计用于在***天气条件和变电站正常运行中可能出现的电气干扰下可靠运行。具体如下：
整体状态诊断系统旨在监测变电站的主要资产：电流互感器、电压互感器、电力变压器、断路器、避雷器和GIS开关设备。
可靠且准确的系统，用于执行基于状态的维护方法
易于安装且非侵入式，也适用于现有变电站
简单且用户友好的界面，用于获取和分析数据
安装在室外的模块防护等级为 IP 65，可在更宽的温度范围内工作（从 – 40°C 到 + 85°C）
自我诊断功能持续跟踪 EDS 的状况，并在检测到系统异常时发出警报
通过持续监测关键参数，EDS 可以在早期检测到故障，并发出优先警报，通报异常情况并指导维护决策。
EDS状态监测系统由多个单元组成；每个单元都配有专用的电路板和传感器，用于执行所需的测量。各个单元通过双向光纤环路连接在一起。高压环路通常与中压环路分开。
中央单元通过光纤收集其他状态监测单元处理的所有数据。在许多情况下，其中一个远程单元也可以被参数化为中央单元，在这种情况下，它具有双重功能：远程单元和中央单元。
还可以通过使用与远程单元连接的从属单元来调整系统的配置。
该系统通常由以下部分组成：
中央单元——数据整理和计算
用于监控所有相关资产的远程单元
EDS 状态监测软件
EDS MKIII变电站综合监测系统规格：
| 项目 | 监测资产 | 描述 |
|---|---|---|
| 1 | 断路器(AIS) | 需要监测断路器的开合操作、模拟负载、I2T、操作次数、时间、SF6气体密度、趋势和温度 |
| 2 | GIS-气体绝缘开关设备 | GIS-所有类型的设备，气体绝缘，需要监测气体密度、趋势和温度 |
| 3 | 电流互感器 | 电流互感器监测需要监测模拟负载、时间、SF6气体密度和趋势、电容 |
| 4 | 电压互感器 | 电压互感器监测需要监测模拟负载（电压），比较不同TVC以识别突然偏差 |
| 5 | 避雷器 | 避雷器需要监测系统中的电流量并预测剩余使用寿命 |
| 6 | 电力变压器 | 电力变压器需要监测所有温度，预测热老化，验证绕组温度，冷却系统状态，套管电流，电流负载比，过载能力，分接开关接触和温度，分接开关中的水分，油箱中的水分，溶解或所有其他气体的氢气量，套管电容，局部放电 |
| 7 | 中压开关柜 | 中压开关柜需要监测：开合时间延迟、模拟负载、I2T、操作次数、SF6气体密度、趋势和温度 |
| 8 | 电池 | 变电站柜中的电池组（待开发） |
| 模块 | 传感器位置 | 温度 | IP | RH |
|---|---|---|---|---|
| 断路器 | CB控制箱 | -25℃到65℃ | 54 | 10÷90% |
| I2T | 在柜内 | -10°C到+50°C | 20 | 10÷90% |
| GIS SF6 TA | 室外 | -25℃到+65℃ | 54 | 10÷90% |
| 避雷器 | 室外 | -25℃到+65℃ | 54 | 10÷90% |
| 电力变压器 | 室外和柜内 | -25℃到+65℃ | 20 | 10÷90% |
| 电缆 | 在柜内 | -10℃到+50℃ | 20 | 10÷90% |
| 中央单元 | 变电站，控制室 | -0℃到+50℃ | 20 | 20÷80% |
